建立一個 MQTT 測試環境

-

如何建立一個MQTT server的測試環境，在網路上有提供MQTT Broker的服務，其中免費的MQTT測試網站列表，如下：

1)      MQTT GO：https://broker.mqttgo.io/，使用說明參考[1]。

2)      EMQX：https://www.emqx.com/，可用谷歌或Github帳號登錄，然後創建MQTT服務。特別留意，這個網站提供的連線方式為MQTT over TLS/SSL。

 有了網路的Broker服務之後，我們需要設計一個訊息發佈的終端，來模擬IoT的設備。利用MQTTnet C# 設計一個client端的工具，可驗證MQTT連線與發佈，工具的操作畫面如下所示。


操作步驟

1)      設定broker網址以及連線的端口，標準端口：1883，或者TLS/SSL端口：8883。不過，這個MQTT GO網站使用標準端口連線，而且不需要user/password。按下Connect鈕後，無論成功與否，會彈出一個連線結果。

2)      成功後，設定右側的Topic欄位，然後再填寫訊息欄，最後按下Publish，這則訊息會傳送到MQTT GO網站，我們再到網站上檢視，如下圖。

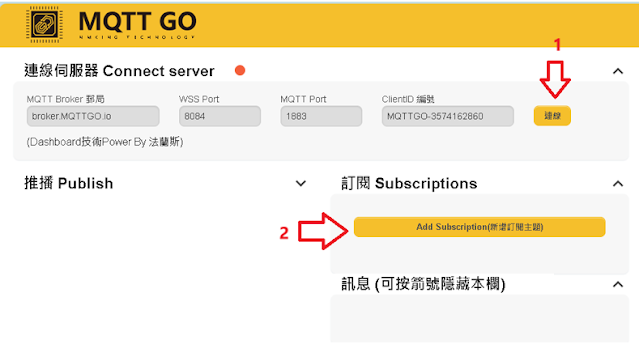

3)      開啟瀏覽器到MQTT GO網站，先連線後，再訂閱主題。這裡的主題就是對應上面工具的Topic欄位，訂閱後，就能直接在瀏覽器上面看到工具傳送的訊息。




模擬測試

根據水利署的MQTT資料上傳文件[2]，主題的格式為Datastream(物理量GUID)/Observations，而訊息內容為JSON格式。將GUID填入1為模擬代號，下圖是模擬的結果。




EMQX連線資訊

EMQX服務器的連線採用MQTT over TLS/SSL，其中連線的user帳號為peter，而password 為********，網址為v351583c.ala.asia-southeast1.emqxsl.com。下圖是連線成功的情況，就可以進行發佈訊息了。




 如何訂閱這個主題？我們需要從瀏覽器連接這個網址http://cloud-tools.emqx.com/?host=v351583c.ala.asia-southeast1.emqxsl.com&port=8084&protocol=wss&lang=en，如下圖所示，填入user/password，再按Connect鈕。





參考資料

[1] 小霸王實驗室 台灣最快的MQTT上線了－夜市小霸王｜痞客邦

[2] MQTT 資料上傳快速使用手冊.pdf

[3] 水利監測詮釋資料登記及上傳資料內容參考表.pdf
