STM32MP157 的 Linux 系統處理器 -- 第二步建立 Qt Creator 開發環境

-
        STM32MP157開發板通電後，如下圖，開發板上面所運行Qt的版本為5.12，因此我們從Qt官網下載對應的版本來開發UI介面，網址：https://download.qt.io/archive/qt/5.12/5.12.9/。MP157上面運行的作業系統是OpenLinux，要從ST官網下載STM32MP1 OpenSTLinux Developer Package，安裝包裡面有交叉編譯器和基於Yocto的SDK，安裝過程請參考[2]第一章或[4]第六章。

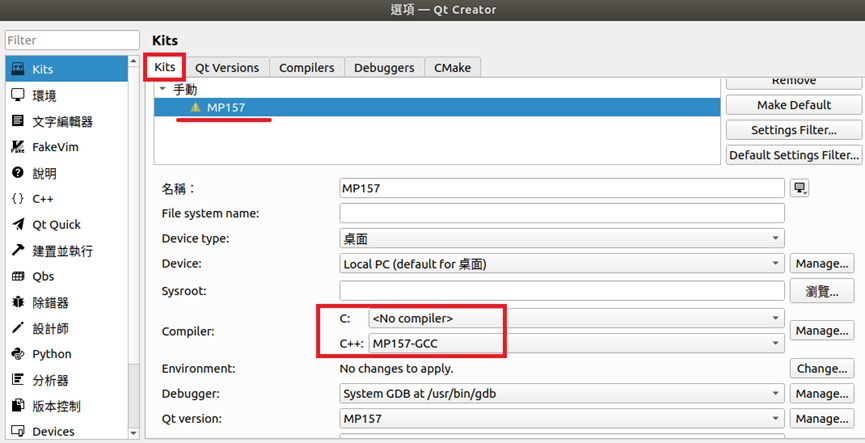

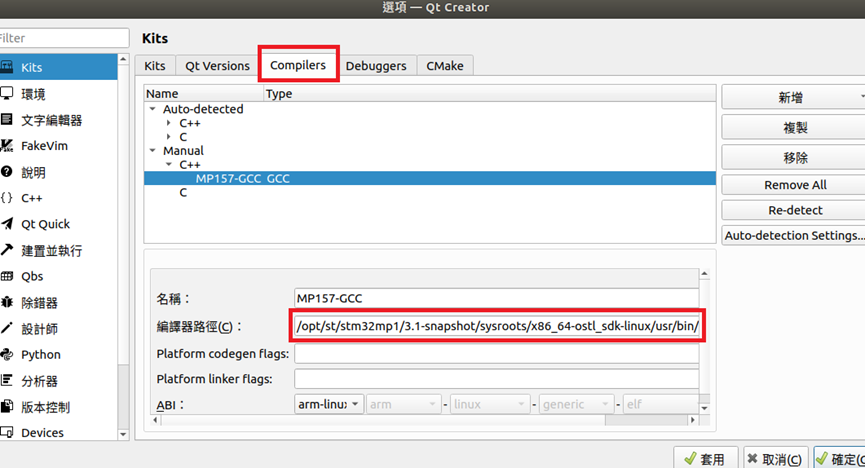

        安裝Qt Creator 5.12.9後，需要將上述cross compiler的位置指向ST官方自帶的工具，如下圖所示，請參考[2]第二章。第一步先設定qmake路徑，第二步再設定C++編譯器的路徑，最後再將開發環境的配置設定好。




第一個範例
        利用Qt來編譯我們第一個範例Hello World，Qt能分別編譯Ubuntu環境的UI介面，也能編譯MP157開發板的UI介面。下面第一張圖是運行在Ubuntu系統的Hello World，下圖第二張是運行在MP157板子的Hello World，如果第一個範例能成功運行在不同系統的話，這代表我們上述安裝Qt開發環境是正確的。
