ESP32 內置記憶體的分區表 (partition table)

-

分區表

        ESP32 內建 flash，這個 flash 被規劃成數個區塊，稱為分區表(partition table)。ESP32 將分區表分成三類：第一為單一應用程式且無 OTA 區塊(single factory app, no OTA)，圖一所示。第二為具有 OTA 定義的區塊(factory app, two OTA definitions)，圖二所示，這被規劃做為韌體更新的分區表，可以更新應用程式區塊。第三為客戶自行定義的分區表。

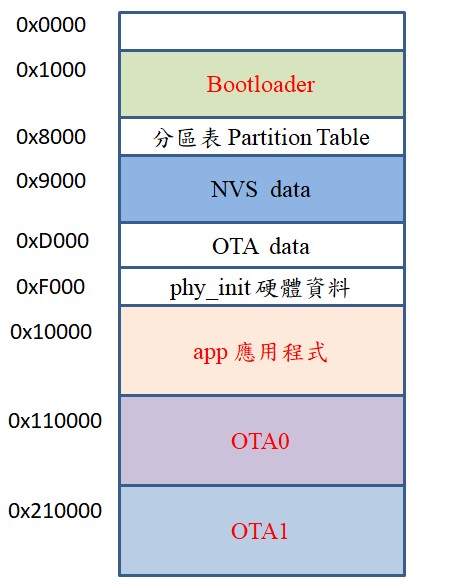

圖一：單一應用程式的分區表

圖二：具有 OTA 的分區表

        底下的影片詳細描述內建的分區表，表上有幾個部分是不會變動的，如：Bootloader、分區表、NVS資料區、硬體資料區、應用程式區...等。Bootloader 程式的大小約莫小於 0x7000 (28672 Bytes)，開機後執行 Bootloader，然後跳到應用程式運行。到應用程式，可以存取 NVS 資料區，這是一塊非揮發性記憶空間，適合做為 config 之用。

函數

        ESP-IDF component 提供 NVS 相關的函數，在範例程式中，有 C 語法調用的方式，也有 C++ 語法的調用。C 語法的做法，先透過 nvs_open / nvs_close 這對函數取得 NVS 的控制權杖，然後才能調用存取的函數，如：nvs_get_i8、nvs_get_i16、nvs_set_i8、nvs_set_i16...等，依據資料的大小來調用適合的存取函數。而 C++ 語法的做法，也是透過 open_nvs_handle 取得控制權，再來調用 get_item、set_item...等存取函數。
