[應用] STM32 DFU (Device Firmware Upgrade)

-

DFU 說明

        DFU (Device Firmware Upgrade) 顧名思義是升級晶片的韌體程式，這相當於嵌入式系統中的 bootloader 程式。一般來說，我們所開發設計的韌體程式會存放在晶片內建的 flash 或者外部的 flash、 NOR、NAND，而 DFU 程式就是為了更新放在那些 flash 裡的韌體。另外，更新的方式可以透過 RS-232、Ethernet、USB...等，從這些媒介收到更新的程式碼，再燒錄到所存放的對應位址。

        對於 STM32 晶片來說，當電源啟動後，晶片第一執行的位址就是 0x8000000，所以我們把這一小段 DFU 程式安排在這個位址，此時 DFU 內部程式執行後，我們會設計成做個判斷「是否做韌體升級」，如果沒有的話，DFU 會將執行位址跳到 APP 定義的位址，如下圖所示。圖一中，APP 程式碼安排在 0x8003000 位址，這個位址可以自己定義，假如 DFU 程式碼比較大，勢必要將 APP 位址往後移，如果 DFU 程式碼較小，就可以將位址往前移。

        如果判斷為更新韌體，這時 DFU 要啟動輸入媒介(RS-232、Ethernet、USB)的驅動，同時也要啟動寫入 flash 的驅動。將收到的韌體程式碼，逐步寫入 flash 裡面。接下來本文的例子是以 STM32 USB 的更新方式來說明，STM32 網站有提供 DFU USB 的範例程式。

圖一：STM 內部記憶體配置

位址安排

        當我們用 KEIL IDE 開發環境編譯時，需要先配置程式碼儲存的地方，圖二和圖三分別是 DFU 和 APP 程式碼定義的位址，DFU 放置在 0x8000000，大小為 0x3000，然後 APP 程式碼則要放在 0x8003000，這就是程式碼配置的關鍵步驟。

        此外，還要留意一點，由於 APP 程式碼起始位址已經偏移了，它的中斷向量表 Vector 位址也已經偏移了，所以我們必須要 APP 程式裡把新的中斷向量表做重新的 map，指向新位址。請參考底下這個函數
                            NVIC_SetVectorTable( NVIC_VectTab_FLASH, 0x3000 );

圖二：設置 DFU 的起始位址

圖三：設置應用程式的起始位址

燒錄工具

        通常 IC 晶片廠會提供自家的燒錄工具，或者也會詳細說明燒錄的方式，以 STM 來說，他們有一套名為「DfuSe_Demo」的燒錄工具，可以執行這工具透過 USB 更新晶片的韌體。在更新前，我們先要了解用 KEIL 編譯出來的 binary code (axf/hex 格式) 還沒法讓工具使用，必須將 axf 轉換成 bin 才能給工具使用，所幸這套 DfuSe 有提供轉換工具。如下圖所示，我們將編譯後的 hex 格式轉換成 DFU 能解讀的檔案。

圖四：產生 DFU 格式的檔案

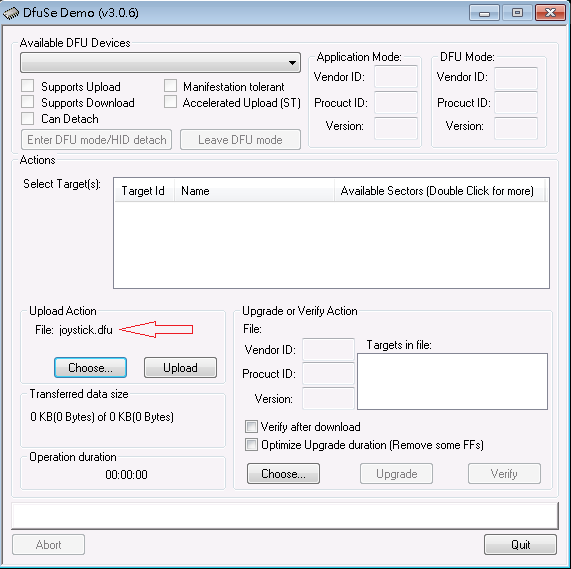

        最後，在 DfuSe 工具上選擇我們所產生的 DFU 格式檔案，再透過 USB 上傳到晶片，如下圖五所示。更新後，可以再驗證程式碼。STM32 已有提供 DFU 範例程式，我們再用 LED blink 程式來測試更新過程是否正常。

圖五：上傳程式碼
